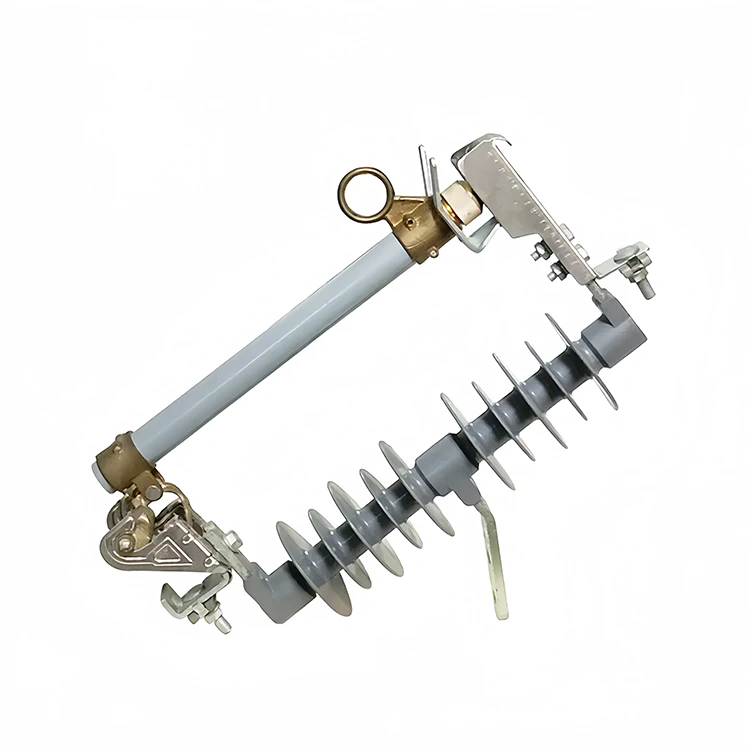

Mehaaniline väljalülituskaitse

Mehaaniline väljalülituskaitse on seade, mis kaitseb toite- ja elektriseadmeid. Kui liinil tekib lühis või ülekoormus, põleb kaitsme läbi ja katkestab voolu, kaitstes sellega vooluahelat ja seadmeid. Selle eelisteks on tugev purunemisvõime, kaitsmeosade lihtne asendamine, ohutus ja töökindlus.

Mehaanilised väljalülituskaitsmed sobivad elektrisüsteemidele sagedusega 50HZ ja nimipingega 35KV ja alla selle ning need paigaldatakse jaotustrafode või peajaotusliinide kõrgepinge poolele.

Peamine funktsioon on seal, kus kaitsetõhususe nõuded ei ole kõrged. Seda saab kasutada koos eralduslülitiga automaatse õhulüliti asendamiseks; seda saab kasutada ka koos koormuslülitiga kalli kaitselüliti asendamiseks. Sellel on ka lühisekaitse, ülekoormus- ja isolatsiooniahelad. Lihtsamalt öeldes, kui vool on suurem kui seatud maksimaalne voolu väärtus, põleb kaitsme kaitsme lühikeseks ning vedrujõud ja gravitatsioon avavad lüliti. Tavalise hoolduse ajal saab lülitit vabalt kinni tõmmata ja kaitsme vahetada.

Väljalangetava kaitsme tööpõhimõte: Kaitsmetoru mõlemas otsas liikuvad kontaktid kinnitatakse kaitsmega (sula) ja ülemine liikuv kontakt surutakse "pardnokka" väljaulatuvasse ossa. Pärast väljalangemise kaitsme jagamist fosforvaskplekk jne. Ülemine staatiline kontakt surutakse ülemise liikuva kontakti abil, nii et kaitsme toru on kindlalt "pardnokka" kinni. Kui lühisvool puhub läbi kaitsme, tekib kaar. Kaitsmetoruga vooderdatud teraspabertoru toodab kaare mõjul suures koguses gaasi. Kuna kaitsmetoru ülemine ots on tihendatud, väljub gaas alumisest otsast, puhudes kaare välja. Kuna kaitse on läbi põlenud, kaotavad kaitsmetoru ülemised ja alumised liikuvad kontaktid kaitsme pingutusjõu. Kaitsmetoru enda raskusjõu ning ülemise ja alumise staatilise kontaktvedru toimel langeb kaitsmetoru kiiresti, põhjustades vooluringi lahtiühendamise. , eemaldage vigane liiniosa või vigane seade. Tegelikus 10kV liinisüsteemis ja jaotustrafode kaitsmed ei saa korralikult töötada, on üheks põhjuseks see, et elektrikud on ebakvaliteetsed ja nõrga vastutustundega ning nad ei hoolda ega remondi väljalangevaid kaitsmeid aastaringselt. ümmargune; teine ​​põhjus on see, et väljalangevate kaitsmete tootekvaliteet on halb ning neid ei saa paindlikult tõmmata ja sulgeda. Väljalangevate kaitsmete funktsionaalsust vähendavad kaks põhjust. Tegelikkuses tuleb sageli ette olukordi, kus on puudu sulatatud torust või sulatisest või kasutatakse sulatise asendamiseks vasktraati, alumiiniumtraati või isegi raudtraati. Liinide väljalülitumissagedus ja jaotustrafode rikete määr on endiselt kõrge.

Väljalülituskaitse on kõige sagedamini kasutatav lühisekaitselüliti 10kV jaotusliini haruliinide ja jaotustrafode jaoks. Väljalangemiskaitse paigaldatakse 10kV jaotusliini haruliinile, mis võib vähendada elektrikatkestuse ulatust. Kuna sellel on ilmne lahtiühendamispunkt ja see toimib eralduslülitina, loob see hooldussektsiooni liinidele ja seadmetele ohutu töökeskkonna. Jaotustrafole paigaldatuna saab seda kasutada jaotustrafo peamise kaitsena.

Väljalangemiskaitse ühendatakse lahti kaitsmes oleva kaitsmejuhtme abil, nii et kaitsmetoru kohal ja all olevad dünaamilised kontaktid kaotavad kaitsme pinge. Seetõttu kukub kaitsme toru ülemise ja alumise staatilise kontaktvedru ja enda raskuse all kiiresti alla ja väljalangev kaitse eraldub, katkestades seeläbi vigase vooluringi või vigased seadmed, et kaitsta neid lühise või ülekoormuse eest. kahju.
